今天给大家仔细讲解什么是碗扣式脚手架？还有他的优缺点是什么？

碗扣式脚手架是一种新型承插式钢管脚手架。脚手架独创了带齿碗扣接头，具有拼拆迅速、省力，结构稳定可靠，配备完善，通用性强，承载力大，安全可靠，易于加工，不易丢失，便于管理，易于运输，应用广泛等特点。

碗扣式脚手架是在一定长度的直径48mmx3.5mm钢管立杆和顶杆上，每隔600mm焊下碗扣及限位销，上碗扣则对应套在立杆上并可沿立杆上下滑动。安装时将上碗扣的缺口对准限位销后，即可将上碗扣抬起（沿立杆向上滑动），把横杆接头插入下碗扣圆槽内，随后将上碗扣沿限位销滑下并沿顺时针方向旋转以扣紧横杆接头，与立杆牢固地连接在一起，形成框架结构。每个下碗扣内可同时装4横杆接头，位置任意。

优点：

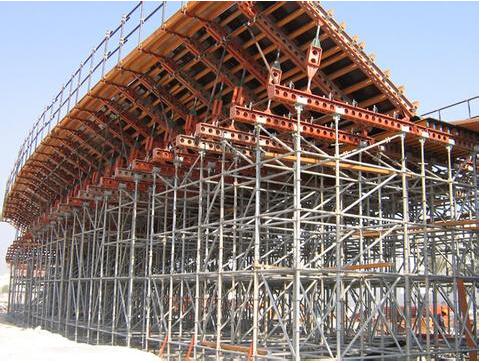

（1）多功能：能根据具体施工要求，组成不同组架尺寸、形状和承载能力的单、双排脚手架，支撑架，支撑柱，物料提升架，爬升脚手架，悬挑架等多种功能的施工装备。也可用于搭设施工棚、料棚、灯塔等构筑物。特别适合于搭设曲面脚手架和重载支撑架。

（2）功效：常用杆件中最长为3130mm，重17.07kg.整架拼拆速度比常规快3～5倍，拼拆快速省力，工人用一把铁锤即可完成全部作业，避免了螺栓操作带来的诸多不便；

（3）用性强：主构件均采用普通的扣件式钢管脚手架之钢管，可用扣件同普通钢管连接，通用性强。

（4）承载力大：立杆连接是同轴心承插，横杆同立杆靠碗扣接头连接，接头具有可靠的抗弯、抗剪、抗扭力学性能。而且各杆件轴心线交于一点，节点在框架平面内，因此，结构稳固可靠，承载力大。（整架承载力提高，约比同等清况的扣件式钢管脚手架提高15%以上，）

（5）安全可靠：接头设计时，考虑到上碗扣螺旋摩擦力和自重力作用，使接头具有可靠的自锁能力。作用于横杆上的荷载通过下碗扣传递给立杆，下碗扣具有很强的抗剪能力（最大为199kN）。上碗扣即使没被压紧，横杆接头也不致脱出而造成事故。同时配备有安全网支架，间横杆，脚手板，挡脚板，架梯。挑粱。连墙撑等杆配件，使用安全可靠。

（6）主构件用Φ48×3.5、Q235焊接钢管，制造工艺简单，成本适中，可直接对现有扣件式脚手架进行加工改造。不需要复杂的加工设备。

（7）易丢失：该脚手架无零散易丢失扣件，把构件丢失减少到最小程度。

（8）修少：该脚手架构件消除了螺栓连接。构件经碰耐磕。一般锈蚀不影响拼拆作业，不需特殊养护、维修；

（9）管理：构件系列标准化，构件外表涂以橘黄色。美观大方，构件堆放整齐，便于现场材料管理，满足文明施工要求。（10）运输：该脚手架最长构件3130mtm，最重构件40.53kg，便于搬运和运输。

缺点：

1）横杆为几种尺寸的定型杆，立杆上碗扣节点按0.6m间距设置，使构架尺寸受到限制；

2）U形连接销易丢；

3）阶格较贵；

适应性：

1）构筑各种形式的脚手架、模板和其它支撑架；

2）组装井字架；

3）搭设坡道、工棚、看台及其它临时构筑物；

4）构造强力组合支撑柱；5）构筑承受横向力作用的支撑架；

以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
